QGZ-300大型自动切割机 操作手册

QGZ-300大型自动切割机 操作手册

QGZ-300大型自动切割机 操作手册

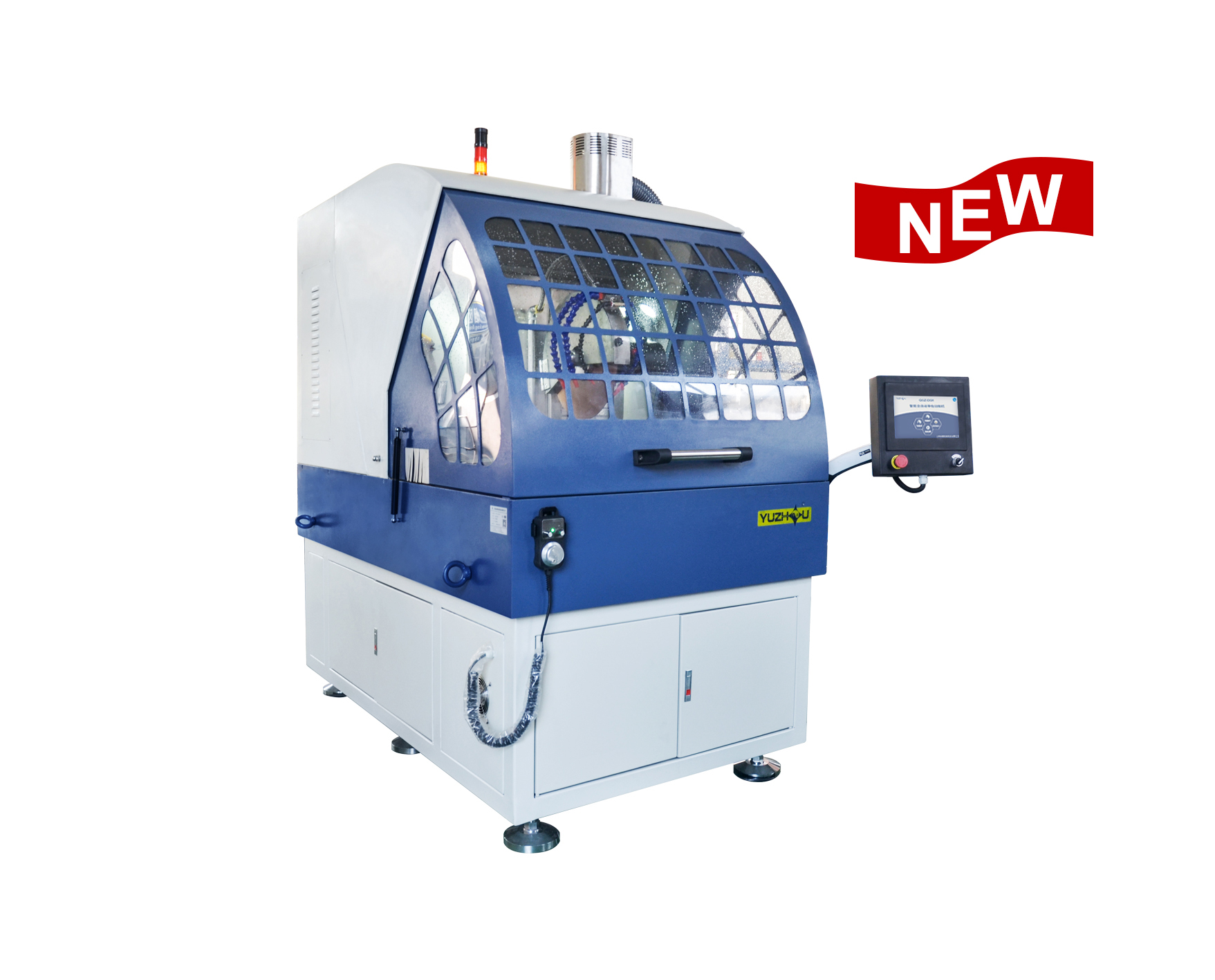

QGZ-100/120/200/300大型自动切割机

1.ABB主轴电机(QGZ-100除外)、施耐德电气、三菱软件,三大核心部件全进口;

2.X, Y, Z方向自动精确控制,也可选择电子手轮控制;

3.智能切割——脉冲切割、连续切割两种功能切割方式,可根据材料硬度变换进刀量,达到快速切割效果;

4.双LED灯照明,自动排雾系统,增加工作室内明亮和清晰度;

5.红一字光标定位,试样切割定位更准确;

6.移动式磁性过滤循环水箱,避免堵塞,利用率高;

7.超大切割空间,多向进料;

8.安全可靠,工作区域全封闭,运作中强制紧闭。

适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品。

本机是一种PLC自动控制的金相试样切割机,也可通过电子手轮控制。整机结构坚固、设计合理,变频电机直连切割片,提供了电动机与切割片之间的动力传递,确保切割效率,并采用机电分离结构,有效保护电气安全,维护保养方便,使用寿命更长。采用施耐德电气和三菱软件,X,Y,Z方向自动精确控制,智能切割可根据材料硬度变换进刀量,达到快速切割效果,切割速度变频控制,具有非常高的可靠性和控制能力。

本机专为大型工件的大容量切割而设计,使维护机器零件和处理大型工件变得更加容易。滑动门和铰链门双开门结构能更加方便地将大型工件装载在合适的位置,可以从上方、前方、左侧三个方向将工件送入切割室。切割室采用全封闭式结构,运作中安全锁强制紧闭,安全可靠。配备防爆透明观察窗,强力排气装置,双LED灯照明,使观察更清晰。红一字光标定位,使切割更精准,10寸触摸屏显示及控制,设计人性化。配备移动式磁性过滤循环水箱,切割后的试样表面光亮、平整,无烧伤,是切割大型试样的理想设备。特别适合钢铁冶金,汽车造船,重机加工,轴承制造等行业切割大型工件,制备无烧伤试样。


型号

QGZ-100

QGZ-120

QGZ-200

QGZ-300

控制方式

手动/自动,三轴联动,10寸工业触摸屏控制,也可切换到操作手柄控制

性能特点

施耐德电气,三菱软件,自动排雾系统,报警系统,双LED灯照明,红一字光标定位

切割进给速度

1~200mm/min(建议5~12mm/min

切割片尺寸

Φ350×2.5×Φ32 mm

Φ380×2.8×Φ32 mm

Φ400×3×Φ32 mm

Φ400×3×Φ32 mm

切割平台尺寸(X*Y)

X410×350 mm

X510×350 mm

450×350 mm

485×400 mm

530×630 mm

Y轴行程

250 mm

250 mm

300 mm

420 mm

X轴行程

X140 mm

100 mm

100 mm

110 mm

Z轴行程

160mm

200 mm

230 mm

230 mm

最大切割截面

100×100 mm

120×120 mm

200×150 mm

300×150 mm

夹具开口

100 mm

120 mm

200mm

300 mm

主轴电机

海光变频电机,

4kw

ABB变频电机,

5.5kw

ABB变频电机,

7.5kw

ABB变频电机,

7.5kw

转速

500-2800 r/min

进给电机

步进电机

伺服电机

输入电源

380V50Hz, 20A

三相五线

380V50Hz, 30A

三相五线

外形尺寸

1200×1100×1800mm

1450×1000×1850mm

1550×1100×1900mm

1650×1350×1900mm

重量

1700kg

1800kg

2200kg

2500kg

水箱容量

80L

120L

水泵流量

50L/min

100L/min

水箱尺寸

610×550×680mm

700×630×800mm

水箱重量

85kg

90kg
