CV-10-2P-1N和CV-10-2P-1N-N6点胶阀
微喷射点胶系统-MDS
VERMES微点胶系统（MDS）由微点胶控制器（MDC）和微点胶阀（MDV）组成。微点胶阀被视为VERMES微点
胶系统的核心组件。
为满足多种不同点胶介质的应用要求，我们开发了几种不同类型的点胶阀：
微喷射点胶系统MDS 3010A，适用于至约300 mPas的低粘度流体点胶应用
微喷射点胶系统MDS 3020A，适用于至约8 000 mPas的低至中等粘度流体点胶应用
微喷射点胶系统MDS 3200A，适用于至2 000 000 mPas的高粘度流体点胶应用
微喷射点胶系统MDS 3200+F，适用于高粘度流体的高重复性、小胶点作业应用
微喷射点胶系统MDS 3250+，配备了顶部校准技术，适用于至2 000 000 mPas的高粘度流体点胶应用
微喷射点胶系统MDS 3280，配备创新性的“快拆液盒”设计，适用于高粘度流体点胶应用
非接触式喷射阀可在各种腔体、凹槽及不规则表面实现无障碍点胶。基于阀的模块化设计，用户可根据不
同的点胶应用，自定义不同的配置。还可直接现场更换组件。多种不同材质的组件供选，使得系统对点胶
介质的兼容性化。系统还同时兼具简便清洗的特点。
其它型号的微密斯点胶阀，如，高速点胶时部分阀上有加装冷却设备选项，进一步扩大了MDS 3000系列的
多种配置可能。
MDS 3200+-系列微量喷射系统的用户操作手册
系统 控制器单元 喷射阀*
MDS3200+-CA
MDC3200+
MDV3200A-CA
MDS3200+-CP
MDC3200+
MDV3200A-CP
MDS3200+-HS
MDC3200+
MDV3200A-HS
MDS3200+-HS-UF
MDC3200+
MDV3200A-HS-UF
MDS3200+
MDC3200+
MDV3200A
MDS3200+-AC
MDC3200+
MDV3200A-AC
MDS3200+-AC-UF
MDC3200+
MDV3200A-AC-UF
MDS3200+F
MDC3200+
MDV3200F
MDS3200+F-HS
MDC3200+
MDV3200F-HS
优点:
速度: 高于3000赫兹的点胶阀开启和关闭的功率伴随效的撞针升程，不间断运行达1000赫兹。
多功能性: 自由调节的参数设置可定制喷射性能到流体属性。
电子控制单元可在无延迟的前提下修改点胶参数。
同时兼容低或中等粘度介质（每当撞針经常开关或或者点胶剂量十分小）。
度: 高重复性点胶量至于各种粘度的介质。点胶在空腔，凹槽和不起的表面。 高重复精度和高达
8000毫帕秒的高速的点与点之间的点胶工作时间。可在空腔，凹槽和不规则的表面表面进行点胶作业。
劲性: 通过复杂的机械原理，将一代压电产生的动力转化为点胶压力，该系统能将粘度介质用
高达1000巴的压力喷射出。
灵活性: 在MDS 3200A的模块化设计下，用户可实现为适用于不同应用而设计的各种自定义配置。只需对
几个组件进行简易更换，您便可以在同一个系统中调整设置出多种点胶程序和对点胶参数进行多样化的定
义。
您可以使用一系列不同型号的喷嘴。以适用于广泛的点胶媒介和多种点胶点尺寸。
可以对不同的撞針几何形状来的选择，来获得性能。
您可以选择几个不同成分的材料，它允许几乎无限的介质兼容性。

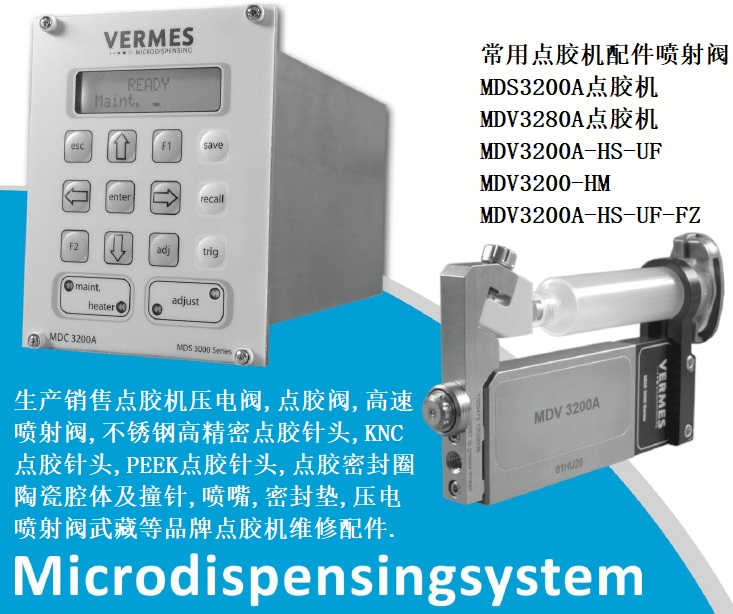

微点胶阀 微点胶控制器
MDV 3200A MDC3200+
MDV 3200A-HD
MDV 3200A-F
高速、大范围均匀无飞散向基板点胶防湿剂胶衣。
-
实现均匀的胶衣点胶。
-
点胶过程中无飞散，phone角和端面非常干净。
-
可以通过低流量设定，实现薄膜点胶。
-
搭载专用喷嘴，可以实现大范围的薄膜点胶。
- 对过搭载测微计，实现阀门冲程的数值管理。
产品规格：
|
型号 |
CV-10-2P-1N |
CV-10-2P-1N-N6 |
|
|
驱动方式 |
气动方式 |
||
|
使用可能粘度范围 |
~100MPa |
||
|
操作空气压力 |
0.35~0.5MPa |
||
|
最大液寄送压力 |
0.5MPa |
||
|
接继口径 |
液体入口 |
PT1/8 |
φ6×φ4液送继手 |
|
液体吐出口 |
专用喷嘴 |
||
|
空气操作端口 |
外径φ4简单的操作继手(附着速度控制器) |
||
|
使用温度范围 |
5～60°C |
||
|
质量 |
240g |
267g |
|
|
接液部材质 |
聚缩醛，聚四氟乙烯，SUS，陶瓷 |
||
